HP 4420S KHÔNG NHẬN SẠC DO LỖI MẠCH BẢO VỆ CHÂN KIM

Để fet PQ3 dẫn được thì phải có hai lệnh là VCC1_POR#_3 và ADP_EN ở mức cao để PQ9 và PQ11 dẫn để nối điện trở PR123 xuống...

Tình trạng: Máy dùng pin chạy bình thường, dùng sạc không chạy.

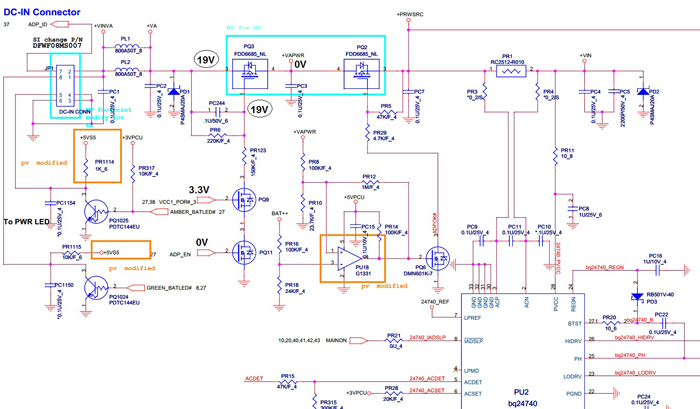

Tiến hành kiểm tra: Mất nguồn Vin mở vào main, do PQ3 không mở.

Để fet PQ3 dẫn được thì phải có hai lệnh là VCC1_POR#_3 và ADP_EN ở mức cao để PQ9 và PQ11 dẫn để nối điện trở PR123 xuống mass tạo thành cầu phân áp và chia điện áp 19v xuống còn 8v theo công thức: 19*150/(150+220).

Tiến hành kiểm tra dùng nguồn đa năng cấp nguồn thấy dòng ăn 5A dòng đa năng báo chập. Kiểm tra đo trở kháng chân số 7 của Jack cắm nguồn ( chân kim của HP) trở kháng 0 ohm.

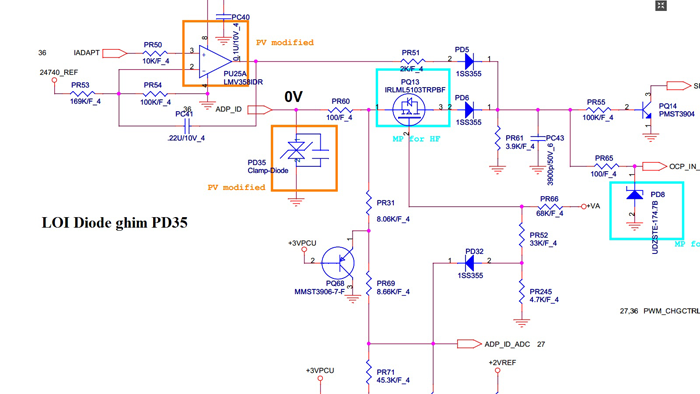

Kiểm tra Diode ghim của đầu kim thấy bị đánh thủng ADP_ID thông mass, bỏ Diode này thấy ADP_ID trở kháng cao. Cấp nguồn bằng sạc Hp bất ngờ máy tự kích, kiểm tra ADP_ID điện áp 17v.

HP 4420S không nhận sạc
